电沉积装置
电沉积装置
一、用途及特点
电沉积装置用来将溶液体系中的放射性核素沉积到金属（一般为不锈钢）电镀片上，用于α能谱或α、β总计数的测量。
电沉积仪采用铂电极做为阳极，不锈钢衬底作为阴极，其电流和电压均可预设及自动稳定，电压动态范围可达到0~1000V，电流动态范围可达到0~1A，非常适用于科学研究中采用不同有机或无机溶液电镀方法进行核素的沉积，是环境监测、核能安全、卫生防护等领域核素活度分析的理想制样设备。

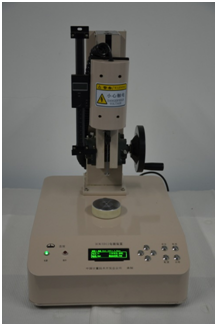

电镀装置实物图
二、主要技术指标
Ø 电压调节范围：（0~1000）V；
Ø 电流调节范围：（0~1）A，可自动稳定电流；超过1A时自动进入过流保护状态；
Ø 实时显示当前电镀电压和电镀电流；
Ø 系统配件包括：1个铂金电极，φ20mm、φ35mm电镀槽各一个，相应尺寸电镀片各30个；
Ø 电镀电流控制：
1、电流可连续调节，最小分辨能力为10mA；
2、电流震荡幅度小于200mA；
Ø 阳极高度可精确调整，调整精度应优于0.1mm；
Ø 阳极旋转速率60～100转/分钟可调；
Ø 供电电源：AC220V / 50Hz
Ø 工作温度： 0°C - 45°C，工作环境得外部温度不得高于45°C；
Ø 储藏温度：- 25°C - + 70°C
Ø 外形尺寸：450mm*350mm*500mm
Ø 仪器净重量：20kg，带仪器箱总重量：30kg；
电沉积装置配置表
|
序号 |
名称 |
规格 |
数量 |
备注 |
|
1 |
主机 |
台 |
1 |
|
|
2 |
仪器箱 |
个 |
1 |
|
|
3 |
φ35mm电镀槽 |
个 |
1 |
|
|
4 |
φ35mm电镀片 |
个 |
30 |
|
|
5 |
φ20mm电镀槽 |
个 |
1 |
配合α能谱仪使用 |
|
6 |
φ20mm电镀片 |
个 |
30 |
